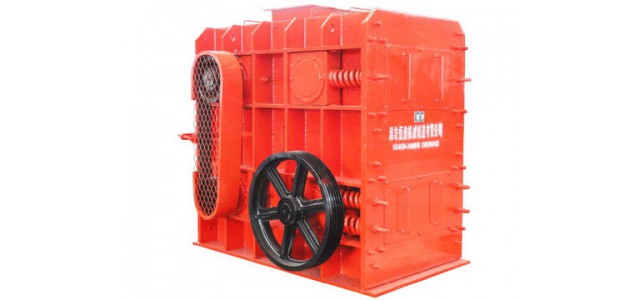

点击图片查看原图
四辊破碎机配置四个碾辊,根据用户需要的破碎粒度，分为二种机型：
A、四辊二碎机型
四辊二碎机型为通用的四辊破碎机，四个辊面分为堆焊辊面或者平辊面，按照用户要求的粒度选择组合，适用于进料粒度小于90mm、成品粒度要求60目至5毫米的细碎作业。如钢铁厂生产焦粉；焦化厂生产煤粉；石英行业生产石英粉；铁矿行业生产铁粉等；或者与上述类似的破碎场合。
四辊二碎机型为通用的四辊破碎机，四个辊面分为堆焊辊面或者平辊面，按照用户要求的粒度选择组合，适用于进料粒度小于90mm、成品粒度要求60目至5毫米的细碎作业。如钢铁厂生产焦粉；焦化厂生产煤粉；石英行业生产石英粉；铁矿行业生产铁粉等；或者与上述类似的破碎场合。
B、四辊三碎机型
四辊三碎机的四个辊面分为堆焊辊面或者平辊面，按照用户要求的粒度选择组合，适用于进料粒度小于90mm、成品粒度要求100目至5毫米的超细碎作业。如矿行业生产石英粉、精铁粉；陶瓷行业破碎长石粉；热电厂制造石粉脱硫；水泥厂制造微粉、煤粉；建材厂制造石膏粉；化工行业破碎各种化工原材料等；或者与上述类似的破碎场合。
四辊三碎机的四个辊面分为堆焊辊面或者平辊面，按照用户要求的粒度选择组合，适用于进料粒度小于90mm、成品粒度要求100目至5毫米的超细碎作业。如矿行业生产石英粉、精铁粉；陶瓷行业破碎长石粉；热电厂制造石粉脱硫；水泥厂制造微粉、煤粉；建材厂制造石膏粉；化工行业破碎各种化工原材料等；或者与上述类似的破碎场合。
工作原理
四辊破碎机是利用四个高强度耐磨合金碾辊，相对旋转产生的高挤压力和剪切力来破碎物料。物料进入最上面两辊V型破碎腔以后，受到上两辊相对旋转的挤压力作用，首次将物料挤轧和啮磨后（粗破），然后再进入相对旋转的中间两辊，利用中间两辊的挤压力进行二次挤轧和啮磨（细破）后，最后进入下两辊，再次利用下两辊进行第三次挤轧、剪切和啮磨（超细碎）后（仅适用在四辊三碎机型）破碎成需要的粒度由输送设备送出。
技术参数
技术参数
|
序号
|
规格型号
|
进料粒度
mm
|
出料粒度
mm（可调）
|
生产能力
t/h
|
电机功率Kw
|
|
|
1
|
4PG0404
|
≤25
|
0.1-5
|
3-30
|
11
|
11
|
|
2
|
4PG0605
|
≤40
|
0.1-5
|
5-70
|
15
|
15
|
|
3
|
4PG0608
|
≤40
|
0.1-5
|
8-90
|
18.5
|
18.5
|
|
4
|
4PG0809
|
≤60
|
0.1-5
|
12-120
|
22
|
22
|
|
5
|
4PG0812
|
≤60
|
0.1-5
|
20-180
|
37
|
37
|
|
6
|
4PG1012
|
≤80
|
0.1-5
|
30-220
|
45
|
45
|
|
7
|
4PG1212
|
≤90
|
0.1-5
|
45-320
|
75
|
75
|
|
8
|
4PG1216
|
≤90
|
0.1-5
|
55-400
|
90
|
90
|
|
9
|
4PG1218
|
≤90
|
0.1-5
|
70-500
|
110
|
132
|
